開発・設計

50年の歴史を持つファンメーカーとして培ってきた経験により得られた、風の流れに関する豊富な知見と最新の解析技術を融合させることで、お客様のご要望に合わせた高性能な各種樹脂ファンの開発・設計が可能です。

高性能ファン開発・設計

静音化

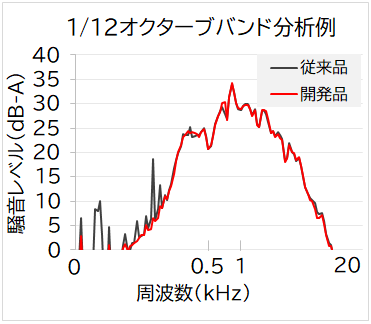

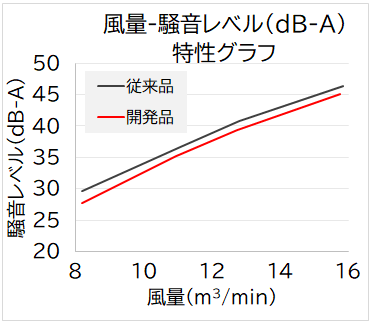

1/12オクターブバンド分析 風量-騒音レベル(dB-A)特性グラフ

※A特性フィルター適用

樹脂製クロスフローファンや樹脂製プロペラファン等の各種ファンにおける静音化を実現します。
1/12オクターブバンド分析を活用して騒音原因を特定し、静音性を向上させるファン形状の設計を行います。
お客様の筐体に合わせて静音化に向けたカスタマイズ設計や試作も可能です。

大風量・高静圧・風の流れの最適化

大風量

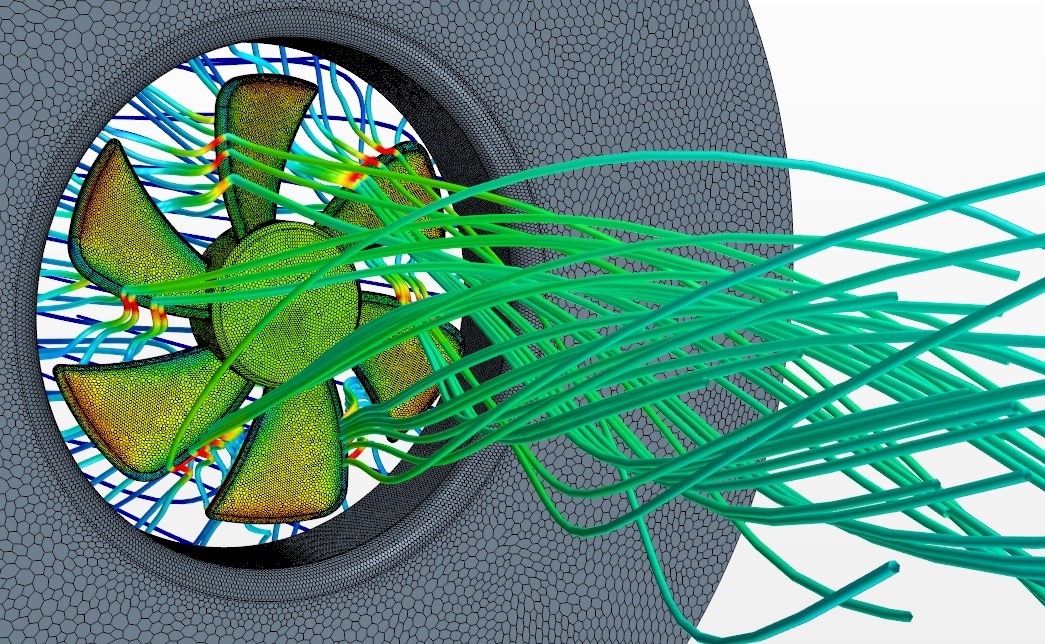

流体解析により風量・静圧を予測し、樹脂製プロペラファンや樹脂製ターボファンの大風量化を実現する開発・設計を行っています。
また、風の流れのシミュレーション技術を活用し、お客様のニーズに合わせた流れ場を実現します。

省エネファン開発

ターボファン回転時の圧力分布

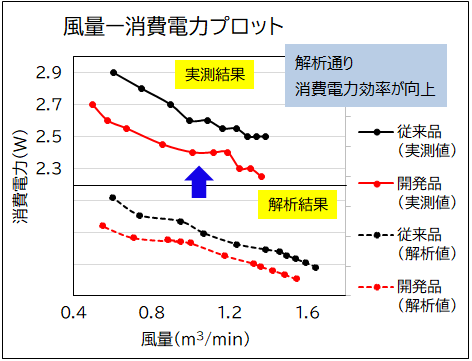

解析による省エネファンの開発事例

流体解析の検証によりファンに掛かる圧力を低減した羽根形状を開発・設計し、消費電力効率の高い各種樹脂製ファンを提案します。
また、お客様の筐体にファンを組付けた状態での流体解析を行うことも可能です。

高強度ファン

ファンを高速で回転させた際の遠心解析結果

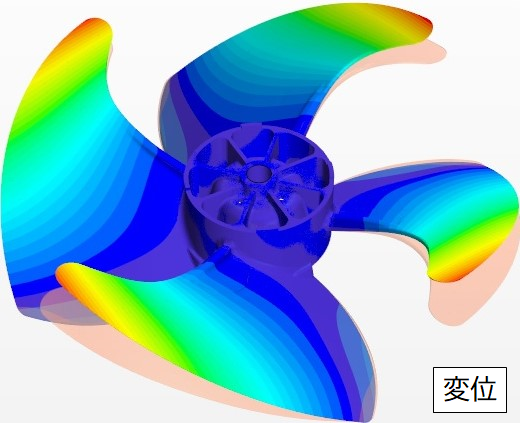

プロペラファンを高速で回転させた際の変位

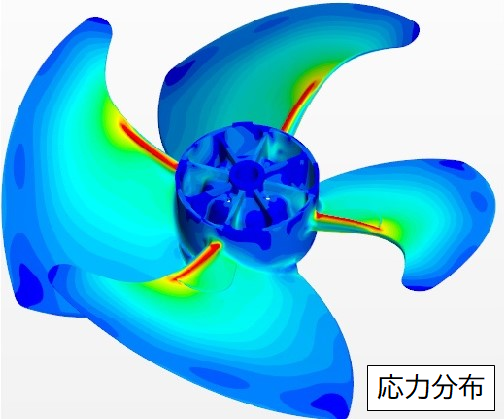

プロペラファンを高速で回転させた際の応力分布

上記解析結果のような最新の構造解析ソフトウエアを用いた検証によりファン性能を低下させずに回転破壊強度を向上させる高強度な樹脂製ファンの開発・設計を行っています。
また、より強度の高いファンを実現するための各種エンプラ等、原料の提案も可能です。

ファンの樹脂化・カスタマイズ支援

金属ファンの樹脂化支援

当社では金属製ファンを樹脂化した多くの実績を通じて、ファン送風性能の向上や軽量化等を実現する様々なノウハウを蓄積してきました。お客様のファン樹脂化へのご要望に最適な開発・設計の提案が可能です。

市販品からカスタム品への置き換え支援

大風量化や静音化などのお客様のご要望に合わせたカスタム品への置き換えが可能です。
現在お使いの一般市販品の風量性能や騒音等にお困りの場合には是非当社にご相談ください。

設計・解析設備一覧へ
